陕西暖通设备安装技术质量工艺标准是保障暖通设备正常运行和使用寿命的重要保障。其安装质量和工艺水平直接影响建筑物的舒适度和能源效率。因此，工程施工过程应严格的按照标准工艺要求执行，对常见几种设备的安装技术要点做以下总结。

01

风机盘管安装

1.风机盘管支管应该在主管上方，开口处选取主管中上部斜45°..。支管从主管引出上翻应一次到位，水平略向上（大于1%坡度）对接风机盘管供回水管接口，不得出现再次上翻或者下翻情况。

2.风管盘管的吊架应牢固垂直，与设备吊架孔一致，大风量风机盘管及噪声要求高情况，可根据要求设置弹簧减振器。

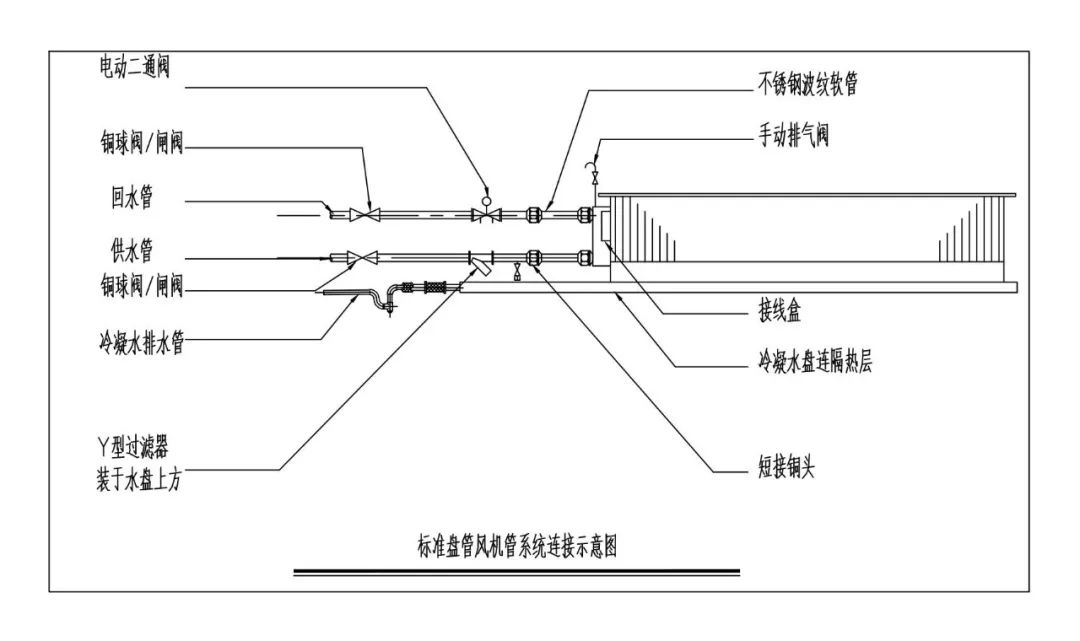

3.风机盘管常规接管：

供水为：闸阀(或铜球阀)、过滤器、 金属软管（L=250mm）。

回水为：闸阀(或铜球阀)、电动二通阀(垂直向上)、金属软管(L=250mm)。

阀门组件靠近设备安装，便于统一设 置检修口。

4.风机盘管阀门组应设独立吊架。

5.风机盘管安装时顶部应水平，..冷凝水托盘坡度正确，无倒坡情况。

02

冷却塔安装

1.冷却塔进出水管在冷却塔的接口处应设固定支座，以防管道的重量过多地压在下塔体壁上，造成冷却塔损坏。

2.冷却塔安装应水平，单台冷却塔安装水平度和垂直度允许偏差均为2/1000。同一冷却水系统的多台冷却塔安装时，各台冷却塔的水面高度应一致，高差不应大于30mm。

3.冷却塔基础应该在确定冷却塔规格型号与品牌后，按厂家样本资料进行基础施工，基础尺寸标高、强度均应满足要求基础高度按管道安装要求而定。施工过程中不能破坏原屋面防水结构。

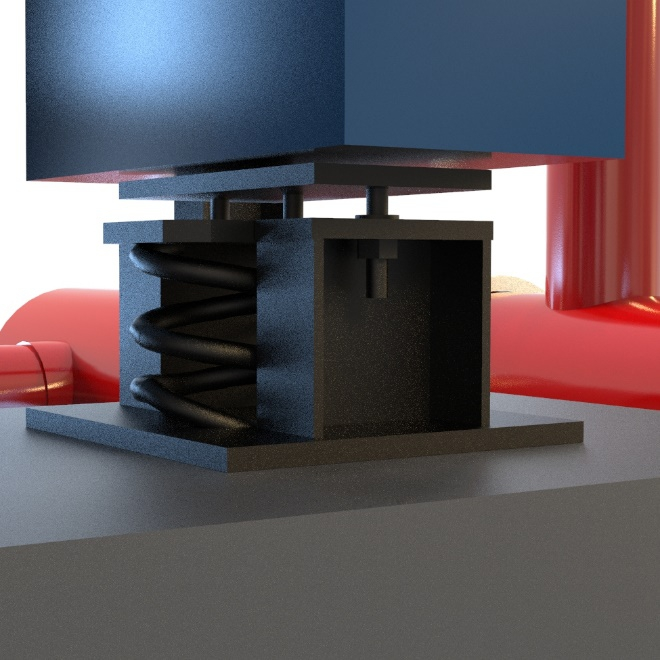

4.冷却塔与基础接触处经过找平找正后安装减振装置，减震装置与设备及基础螺栓固定。

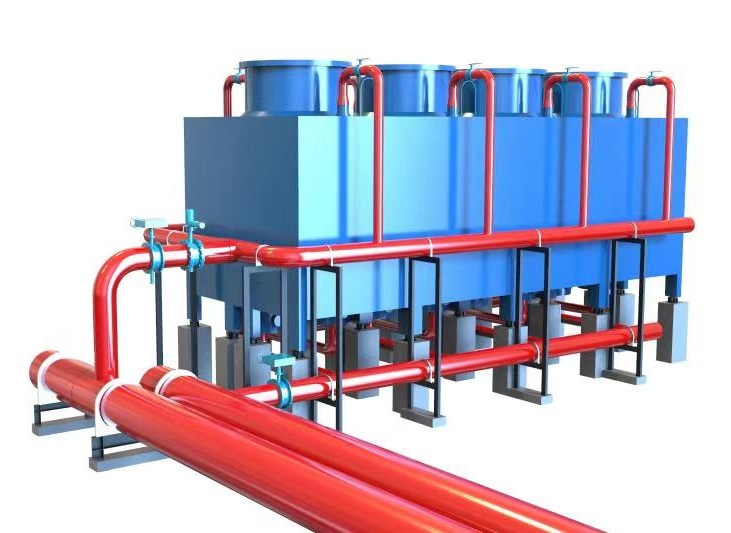

冷却塔安装轴测图

冷却塔安装局部大样图

03

制冷机组安装

1. 制冷机组常规接管：

入水侧（按水流方向）：蝶阀、Y型过滤器、橡胶软接。

出水侧：橡胶软接、电动阀、蝶阀、大小头（如有）

水平管为顶平连接， 排水管，系统..处，排入附近排水沟。

2.设备安装前，其基础的大小、强度、平整度、排水沟应该进行交接验收。弹簧减振器的型号、定位尺寸、选配数量等参数的确定必须是经过厂家技术人员的..核算，并征得设计单位确认。

机组纵向、横向的水平偏差均不大于1/1000。

3.备管道及部件应单独设支、吊架进行支撑，机组设备不承受管道、管件以及阀门的重量。

4.设备管道出口弯头底部设置底托式落地支架。

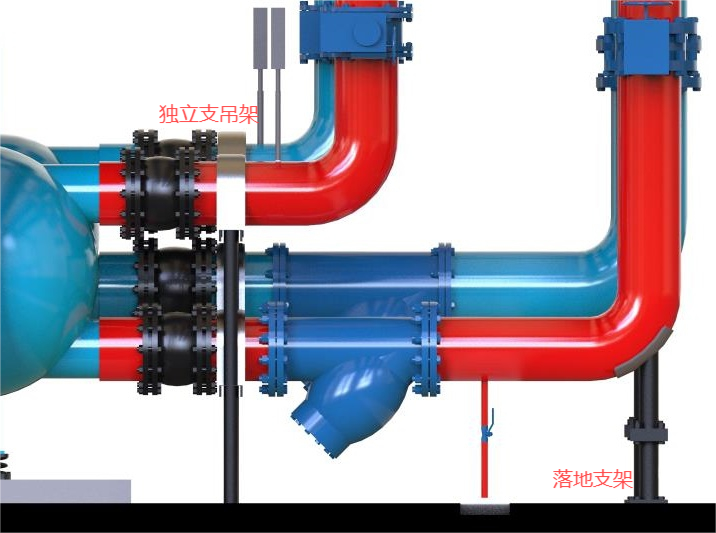

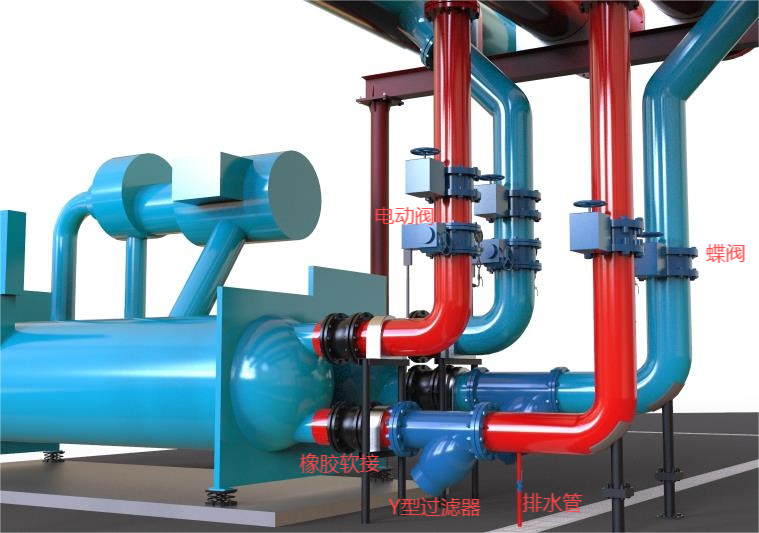

制冷机组安装轴测图

制冷机组安装正视图

04

吊挂式风机安装

1.吊挂式风机安装如果风机顶部离楼板距离小于300mm,可采用圆钢吊杆，吊杆上应设弹簧减振器；减振器应设置于风机顶部以上位置，吊杆与风机外壳应有50～100mm的距离。

2.吊挂式风机吊杆螺帽由下至上分别为双螺母-弹簧垫-平垫-槽钢顶部锁紧螺母。

3.吊杆应穿至槽钢底部，增加支架的受力及平稳性。

4.吊挂式风机安装时风机顶部离楼板距离大于300mm时，需要采用角钢或者槽钢制作防晃式吊架框。

5.风机减振器设置于底部，底部需设置钢框，且减振器与型钢框螺栓固定牢靠。

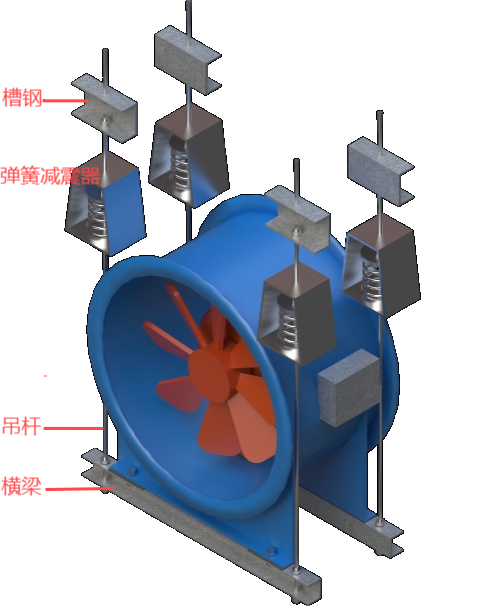

轴流风机吊装轴测图

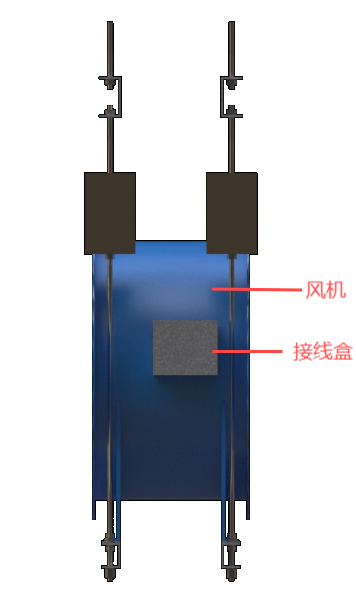

轴流风机吊装前视图

05

管道保温

1.管道保温粘接施工前必须清除管道表面、保温材料粘接面、支架木托等所有粘接面灰尘与油污。保温材料不能随意直接放在地面，以免污染。

2.保温管壳材料切开时刀口应略呈角度斜向切开，可有效避免开裂。

3.板材保温所有接缝胶粘完毕后应用专用保温胶带密封。

4.管道保温长度较长时，应每隔50cm再用胶带进行环向粘接密封。

5.DN100以上管道保温可根据实际情况采用双层板材，板材相同与不同保温层的纵、环缝均应错开，横管..外层纵向缝应该斜向上，立管纵向缝朝内侧。

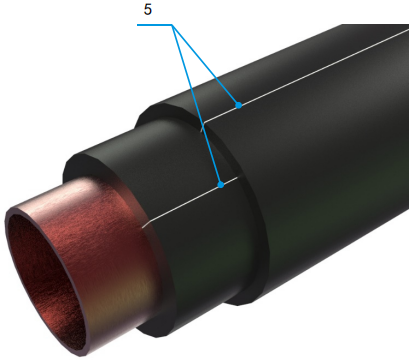

管道保温轴测图

管道保温剖面图

总结归纳

通过严格遵守暖通设备安装技术质量工艺标准，可以..设备安装过程中各项工作都按照规范进行，避免因安装不当而导致的设备故障和安全隐患。同时，良好的安装质量也可以提高设备的运行效率，降低能源消耗，延长设备的使用寿命，为用户提供舒适的室内环境。
